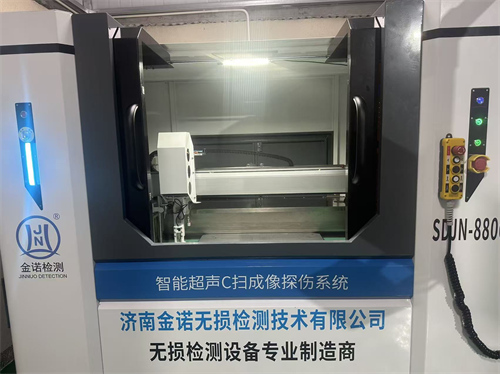

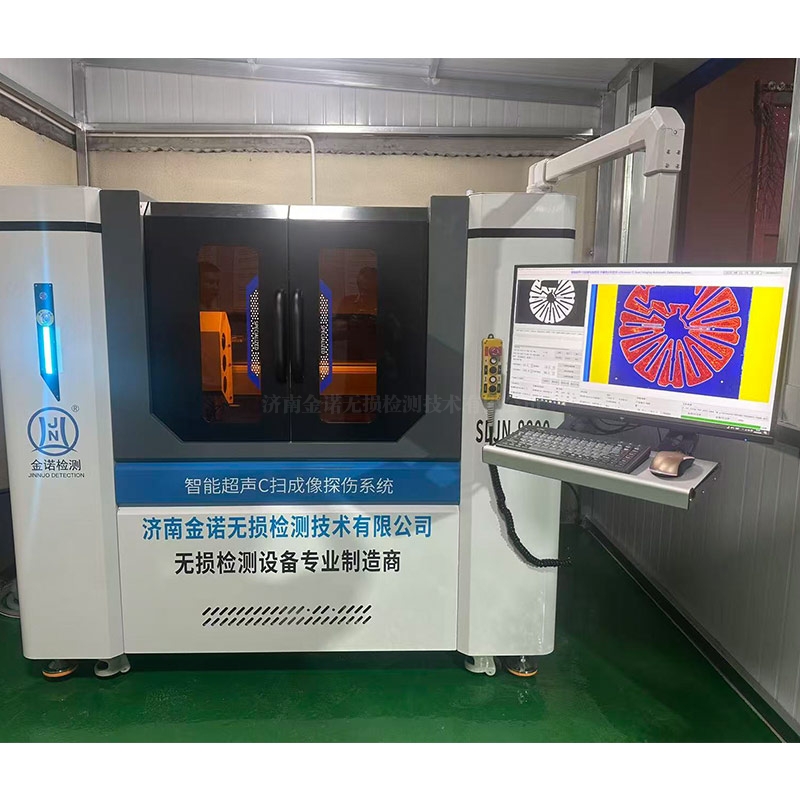

超声波C扫描检测系统
商品详情

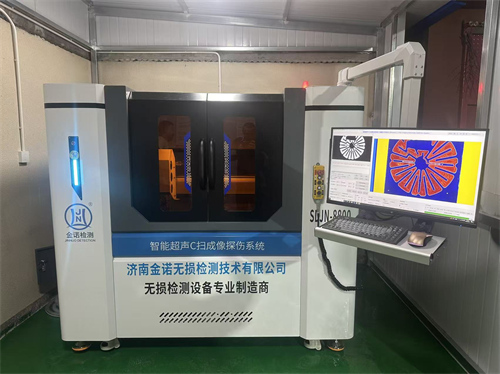

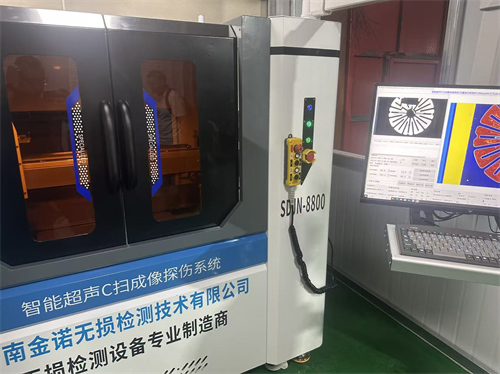

超声波C扫描检测系统简介
产品优势
1、统软件自动连接硬件装置
主要包括:
超声波C扫检测仪器模块(用于采集检测特征数据)
扫描工装驱动系统(主要用于驱动探头在扫描方向做往复运动)
2、软件自动驱动扫描运动工装，按照设定距离和速度，做往复扫描运动
3、运动过程中实时采集超声C扫检测数据

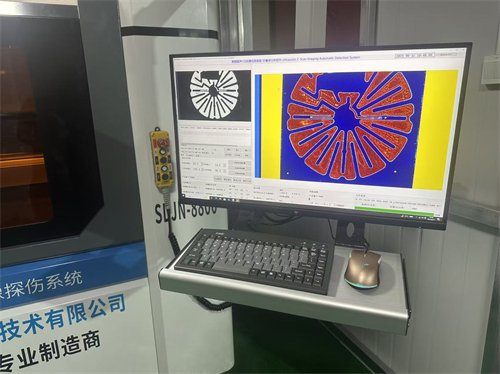

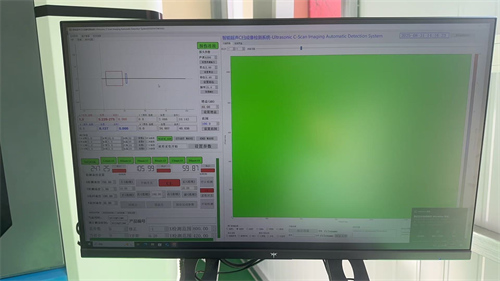

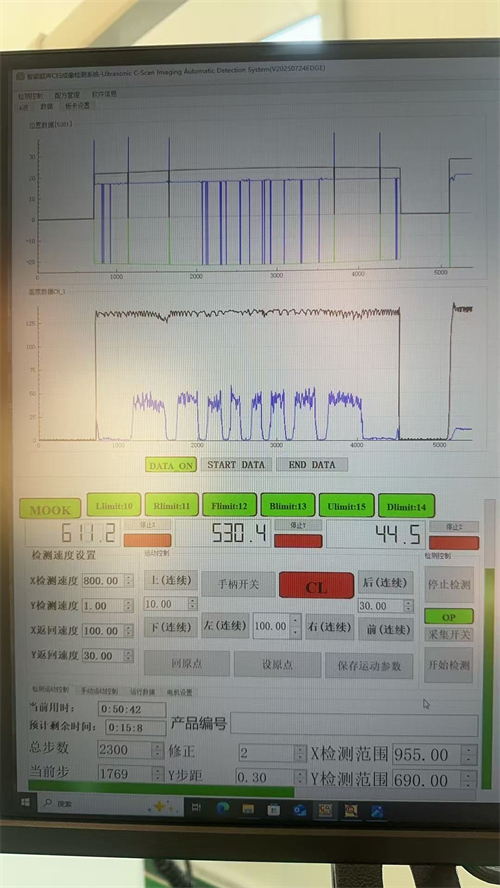

4、每完成一行扫描实时显示改行数据波形，并以彩色二维图像方式显示当前采集图像的特征数据

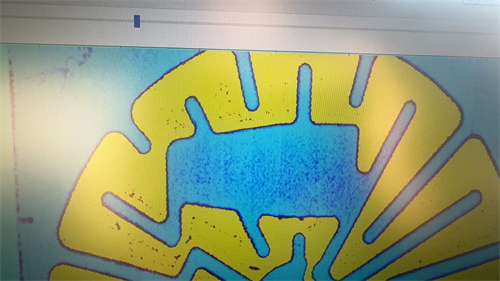

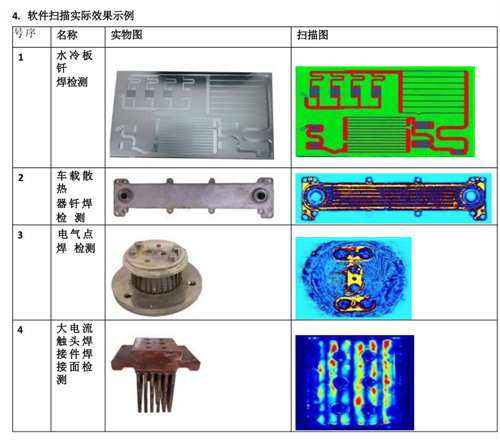

5、软件扫描完成以后可以形成完整超声C扫描检测图像

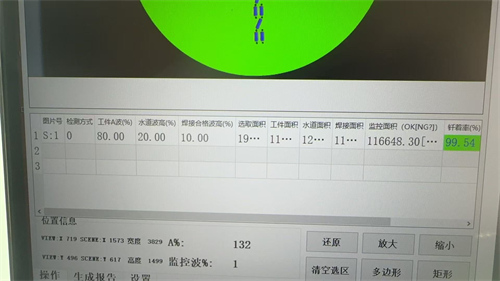

6、钎着率软件可以计算两种模式钎着率
标准模式：通过设置工件波高，水道波高，焊接波高数据，软件可以自动识别“工件面积”“水道面积”焊接面积”，并自动计算钎着率，本功能主要用于带有水道的水冷板钎焊钎着率计算
简易模式：通过设置工件波高及焊接波高实现直接计算钎着率
7、自动生成检测报告
生成计算结果以后，软件可以一键生成钎着率检测报告
