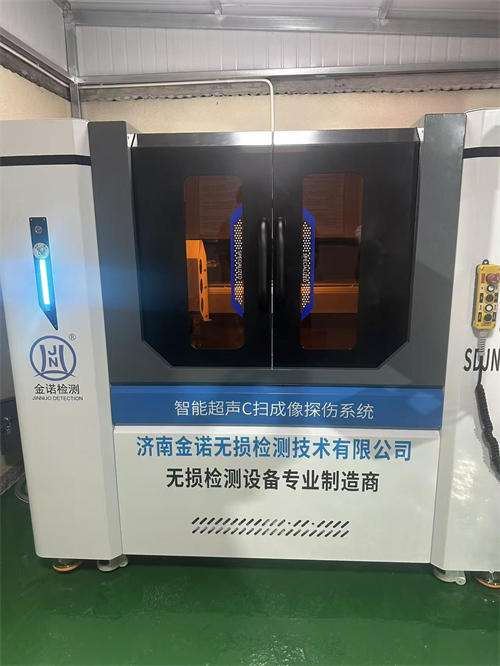

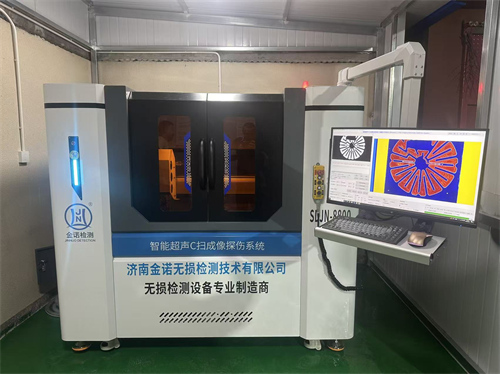

水浸式C扫描系统

水浸式C扫描系统简介

产品优势

1.软件与硬件装置自动联动

系统软件可实现与硬件设备的自动连接，主要包含两大核心硬件模块：超声波 C 扫检测仪器模块，负责采集检测特征数据；扫描工装驱动系统，用于驱动探头沿扫描方向执行往复运动。

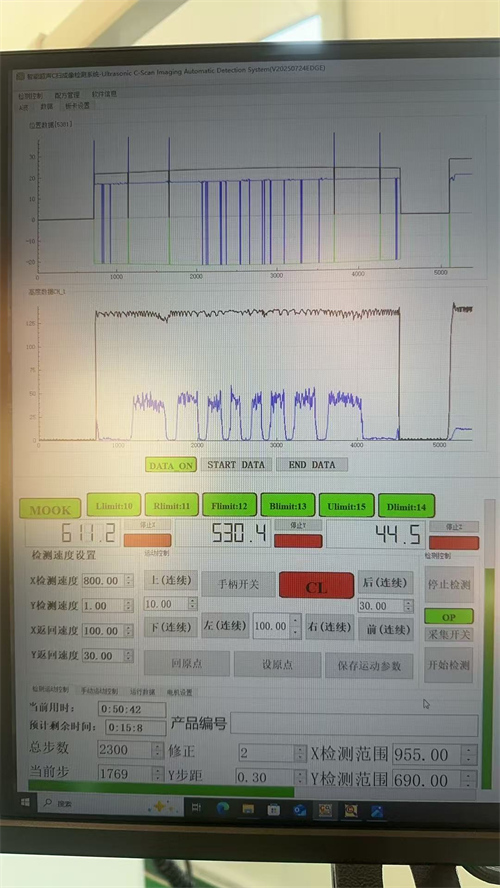

2.自动控制扫描运动

软件可自动驱动扫描运动工装，依据预设的扫描距离与运行速度，精准完成往复扫描动作。

3.实时采集超声检测数据

在扫描运动过程中，系统同步实时采集超声波 C 扫检测相关数据。

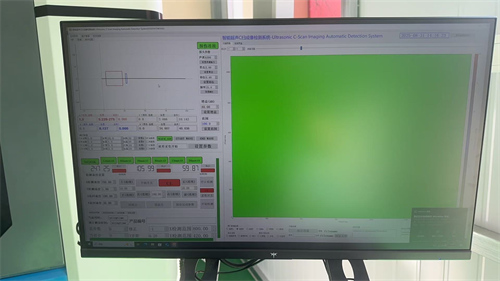

4.实时数据可视化展示

每完成一行扫描，软件即刻显示该行数据对应的波形图，并以彩色二维图像形式呈现当前采集数据的特征信息。

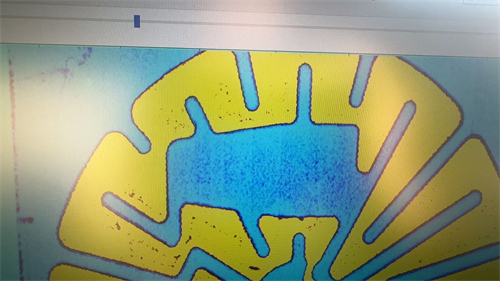

5.生成完整 C 扫描检测图像

整体扫描流程结束后，软件可合成并输出完整的超声波 C 扫描检测图像。

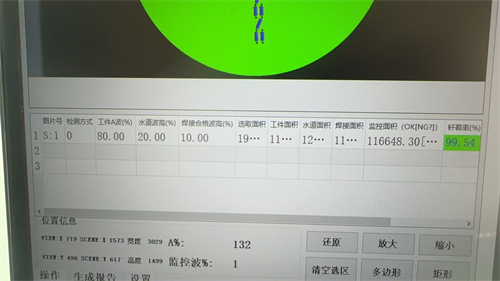

6.双模式钎着率智能计算

系统支持两种钎着率计算模式，适配不同检测场景：

标准模式：通过设定工件波高、水道波高、焊接波高参数，软件自动识别工件面积、水道面积与焊接面积，进而自动计算钎着率，主要适用于带水道水冷板的钎焊质量检测。

简易模式：仅需设置工件波高与焊接波高，即可直接完成钎着率计算，操作更简洁高效。

7.检测报告自动生成

钎着率计算完成后，软件支持一键生成标准化钎着率检测报告，简化数据整理与输出流程。
