汕研通用探伤仪CTS-9009

衰减器误差

dB

每12dB ± 1dB

垂直线性误差

%

≤3

动态范围

dB

≥30

探伤灵敏度余量

dB

≥65（2.5Z20N探头）

远区分辨力

dB

≥26

水平线性误差

%

≤0.5

电噪声电平

%

≤10（1 ~ 4MHz）

工作频率范围

MHz

0.5 ~ 15，分1 ~ 4/0.5 ~ 8/2 ~ 15三档可选

脉冲重复频率

Hz

20~2000，步进20Hz

薄板分辨力

mm

≤3（5C10N探头）

探测范围

mm

0 ~ 13000（钢纵波）

脉冲移位

mm

-10 ~ 1000（钢纵波）

探头零点

μs

0 ~ 200

材料声速

m/s

400 ~ 9999

阻尼

低/高

抑制

%

0 ~ 80

检波方式

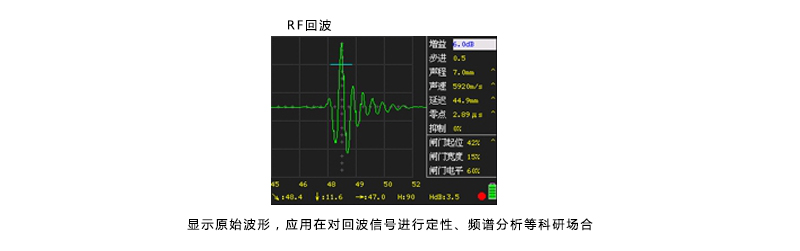

负向检波/正向检波/双向检波/滤波/RF

增益调节

dB

0 ~ 110：分0.5/2/6/12步进调节

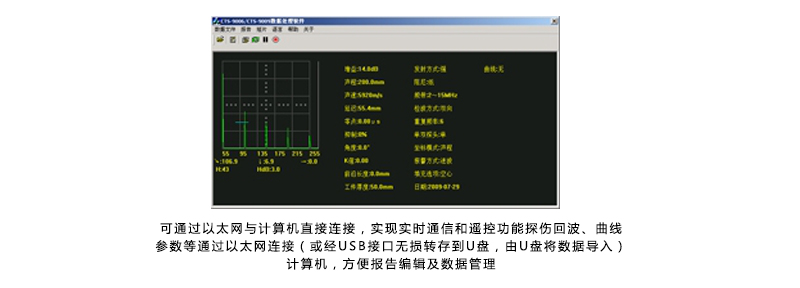

以太网接口

实现与计算机（上位机）的实时通信和遥控

探头频率检测

采用FFT计算探头回波的频率

AWS D1.1/D1.5

根据美国焊接协会AWS的D1.1/1.5计算钢结构和桥梁焊缝等级

API 5UE

根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法

曲面修正

修正斜探头圆管检测时的深度和水平距离

修正模式：内弧/外弧

裂纹测高功能

根据斜探头端点反射法计算焊接裂纹高度

B型扫描

采用定时扫描方式形成B型图像

闸门扩展功能

将闸门内回波放大到整个回波区域

DAC功能

用于制作、设置和应用DAC曲线

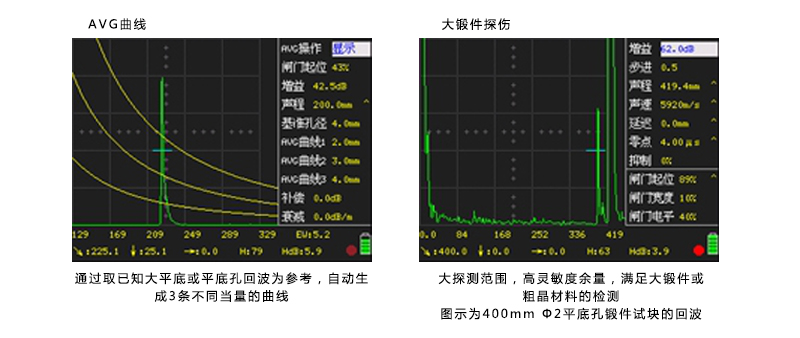

AVG功能

用于制作、设置和应用AVG曲线

截图功能

将仪器屏幕存为图片并输出到U盘中

短片回放

内部/U盘，内部约7分钟的回波记录功能，U盘可无限记录

转存功能

通过USB接口把仪器内部数据集转存到U盘中

闸门

闸门方式：off/进波/失波/进波+报警声/失波+报警声

存储

500组数据集，包括仪器设置、探伤状态和回波图形等

自动增益功能

使闸门内回波幅度自动调节到指定幅度

幅度设置：40%/50%/60%/70%/80%/90%/100%

峰值记忆功能

显示波形包络

峰值回波功能

记录包含最 高回波的回波波形

冻结功能

冻结屏幕波形

自动校正功能

用于校正材料声速与探头零点，校正模式：声速+零点/声速/零点

角度测量功能

用于测量探头角度

网络投影功能（选）

通过网络在PC软件上显示与仪器一致的画面

冻结功能

A闸门内信号超过闸门电平后自动冻结

语言

中/英/日/西班牙/法/德/波兰/俄

显示屏

高亮度5.7″彩色TFT液晶显示屏，320 × 240像素

工作时间

h

≥7

工作电压

V

9 ~ 12（外部直流电源），6.0 ~ 8.4（电池）

工作温度

℃

-10 ~ 40

重量

Kg

约1.15（含电池）

尺寸

mm

152 × 240 × 52（宽×高×深）
